自动充电的水滴会诱发腐蚀

自动充电的水滴会诱发腐蚀。

摘要

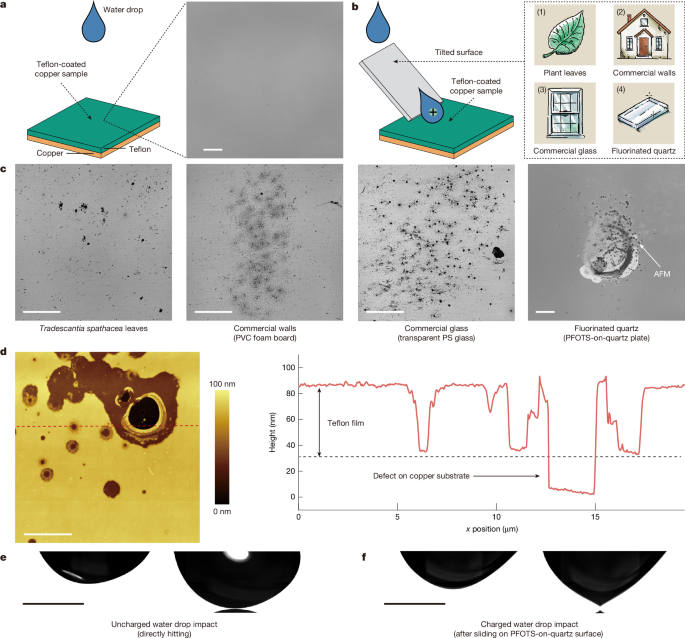

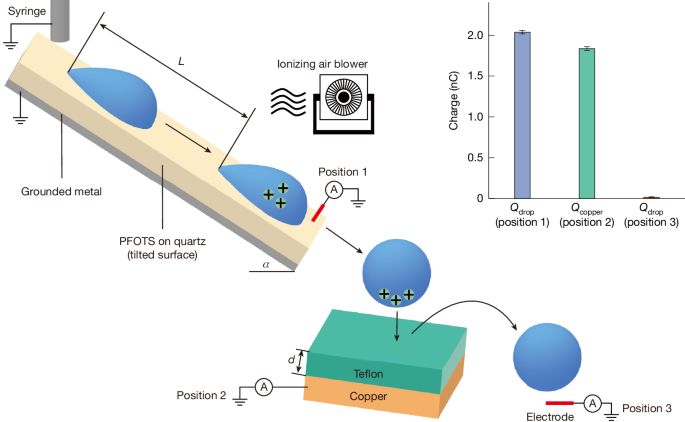

水滴在植物叶子，昆虫翅等不同地表移动时会自发地成为电荷。 . 这一过程称为接触或滑动电气化，类似于固体10、11、12、13之间的三聚体。 以这种方式充电的水滴电潜力可超过1千伏(14、15、16雷夫）。 一个关键但至今尚未解答的问题是水中的电荷会否造成腐蚀。 在这里，我们分析一系列水滴撞击金属表面的效果，这些表面受到非导涂层的保护。 在击中被涂层的金属之前，滴出物通过滑过绝缘地表而自发地得到一个电荷。 我们证明这些电荷滴能使涂层断电并导致金属腐蚀。 由于自发充电的水滴自然地形成，这种以前被忽略的腐蚀机制可能助长文化遗产地、建筑物、船舶、汽车和其他金属部件的退化。 我们的研究结果可以改进消毒策略，并强调需要能够抵挡水滴所引发的电荷损害的保护材料。

主要

金属腐蚀是现代社会面临的一个严重的经济和安全的问题。 户外金属产品特别容易受雨、露水、出海浪和融雪所落水的影响。 使用安非他明涂层是最简单和最有效的方法；然而，这些涂层不可避免地会随着时间的推移而降解出26,27. 常规理解将由水滴引发的涂层故障主要归因于两种机制：由移动下滴引起的物理磨损为28,29,30;由酸性物质和污染物在下滴中的化学降解为31,32,33.

（原文共 7 张图片，此处展示前 3 张，更多图片请前往原文查看）

（编译自 Nature；原文 https://www.nature.com/articles/s41586-026-10941-6，编译转述，非原文转载）
